PRODUCT DETAILS

商品詳細

高強度せん断補強筋
リバーボン785

STRENGTHS 

強み

性能・機能について

● 重ね継手が可能

大断面の梁に有効な重ね継手工法が可能です。

● より高い性能が要求されます

鉄筋コンクリート（RC）構造物は近年、高層化が進んでいます。従来よりも大きな荷重（地震や台風）に耐えるためには、すべての材料が高性能化しなければなりません。リバーボン785は従来のSD筋（295）に較べ、約３倍もの高強度を発揮するせん断補強筋です。

● 安定した品質

リバーボン785用鉄筋は高品質のビレットからコイル状に熱間圧延されて所定の形状（４条リブ付き異形もしくはプレーン）となります。このため、機械的性質は安定したものが得られます。
経済性について

● 重量が軽くできます

SD筋よりもはるかに高強度なため、せん断補強筋としての使用量が約1/2に低減できます（保有耐力検討時）。
特に、高強度コンクリート、高強度主鉄筋を併用することで建物重量が低減でき、建設に要するコストを減らすことができます。
環境配慮について

● デリバリーが簡単

加工基地が全国展開しています。建設予定地やPCエ場に最も近いRB会加エ基地を選んでいただけます。
デリバリーに要するエネルギーを少なくできるメリットがあります。
強みの図
CONTACT 

設計資料・技術お問合せ

リバーボン785ご使用の場合の設計に関するご質問や技術的なお問い合わせは下記までご連絡願います。
営業部
〒111-0051
東京都台東区蔵前3-12-8（岡安ビル6階）
03-3865-9245（代表）　FAX 03-3865-7960
CONSTRUCTION｜HANDLING 

施工情報｜取扱いの注意

リバーボン785は配筋図および加工明細書に基づいて工場で全て加工してお届けします。
基本的には、建築工事標準仕様書・同解説（JASS・5）に基づいて施工できますが、以下の事項は特に守ってください。

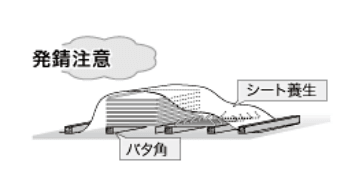

現場保管
  1. 直接地面に置かず、角材等の上で保管する。
    また、角材等の下にはブルーシート等を敷かず傾斜・砂利等で排水に注意する。
  2. 雨水等を避けるためにブルーシート等で覆って養生する。
    内部での結露を抑える為に角材等の高さを確保して、下部からの通風をはかる。
  3. 現場での長期保管はしない。
強みの図
お願い

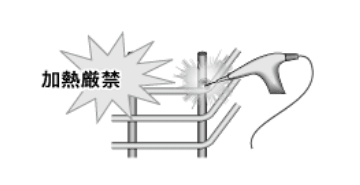

  1. リバーボン785は熱影響で所定の強度が変化しますので主筋への溶接、
    重ね継手部分の溶接など加熱はしないでください。
  2. リバーボン785は、自動機械で寸法精度よく製作されますので、
    現場での主筋間隔の不良によって挿入できないことが生じます。
    主筋の配筋は精度よくおこなってください。
    溶接閉鎖の溶接部は、柱又は梁部の同一面に集中することのない様に交互に配筋してください。
強みの図
SPECIAL PAGE 

特設ページ

  • リバーボン785 特集ページ
  • リバーボン785 早分かり
  • リバーボン785 損傷制御設計とは

  • 商品特徴

    01｜安定した品質 降伏応力度785N/mm2級の熱間圧延線材コイルから加工、製造されるため、安定した品質を保ちます。 02｜優れた加工性 加工性に優れた異形棒鋼4条リブを表面形状に持ち基本加工形状としてフック付閉鎖形、フック付中子形、スパイラル形をご用意しています。 03｜安定した製造体制 全国の当社指定のネットワーク（RB会）で加工します。品質管理は当社が責任を持って行います。

  • 商品認定・認証

    ・国土交通大臣認定：国住指第356号　認定番号MSRB-9007
    ・（一財）日本建築センター評定：BCJ-Ｃ2027（変１）　BCJ評定-RC-0444-04

  • 用　途

    リバーボン785の主要用途は鉄筋コンクリート（RC）構造物です。建築建物の場合は、専用の設計指針を用意しておりますので、これに従って設計することをお願いします。
    （財）日本建築センター評定：高強度せん断補強筋｢リバーボン785（BCJ-RC-0444-04）｣を用いた鉄筋コンクリート部材の設計施エ指針･同解説加エ形状は以下の３種が標準です。
    01｜スパイラル形
    柱の高強度せん断補強筋
    柱の外周を連続的に配筋できるため、高能率の現場施工となります。
    また、余長部分が短くて済むので、経済的でもあります。 02｜溶接閉鎖形
    柱・梁の高強度せん断補強筋
    折り曲げ加エ後に端部どうしを溶接して閉鎖形を作ります。
    高精度の商品となりますので、現場で柱や梁の建て込み時の定規代わりに使えます。 03｜フック付閉鎖形
    柱・梁の高強度せん断補強筋
    基本形状です。特に、現場組立ての梁の場合、キャプタイ方式として一般的に使用されています。

  • 仕　様

    • 機械的性質

      記号
      リバーボン785（KW785）
      位置
      一般部
      溶接部位
      降伏点(※1)
      （N/mm2）
      785以上
      785以上
      引張強さ
      （N/mm2）
      930以上
      930以上
      伸び
      （％）
      8以上
      5以上
      破断位置
      -
      母材部
      曲げ性能
      内法直径
      3*公称直径
      -
      曲げ角度
      180°
      -
      （※1）降伏点は、0.2％永久伸びに対する応力をいう。

    • 寸法・単位質量

      呼び名
      K10
      K13
      K16
      公称直径
      （mm）
      9.53
      12.7
      15.9
      公称周長
      （mm）
      30
      40
      50
      公称断面積
      （mm2）
      71.33
      126.7
      198.6
      単位質量（kg/m）
      0.560
      0.995
      1.56

    • 断面・表面形状


      ※16mmの溶接閉鎖形のみ丸鋼です。

    • 荷姿

      原則、加工形状毎30kgを上限として結束する。
      荷姿についてご要望があればご相談ください。

    • 加工条件

      曲げ直径
      4d以上
      余長
      90°フック　
      10d以上
      135°フック
      6d以上
      180°フック　
      6d以上
      （注）dは呼び名とする

    • 加工形状

      溶接閉鎖形・スパイラル形・フック付閉鎖形・フック付中子形

    • 確認申請用添付書類

  • 商品に関する法的取扱い

    高強度せん断補強筋について
    「リバーボン785」
    確認申請時に必要となる「特殊な材料や構造方法等の認定書の写しの添付」につき、国土交通省住宅局建築指導課長の技術的助言（国住指第3110号）で以下の処置を決めています。

    国土交通省住宅局建築指導課長の技術的助言（国住指第3110号）
    建築主事又は指定確認検査機関において、既に認定書の写しを有している場合や認定内容を収録した図書によりその内容を確認できる場合には、建築主事等が提出を求める場合に限って提出することとする。
    当社ホームページには各種建材の認定書（PDF）を用意しています。ダウンロードしてお使い下さい。
    上記の他、(財)建築行政情報センターのホームページには、改正建築基準法のQ&Aを含め、関係する情報が豊富ですので、参照下さい。

    (財)建築行政情報センター

  • RB会員一覧

    当社の『リバーボン７８５』は以下の加工会社（ＲＢ会員会社）の工場で加工しています。
    加工に関する具体的なご相談等がありましたら、お近くの会員にお申し付けください。

    会員名
    代表電話
    住所
    ホームページアドレス
    JFE条鋼(株)
    011-662-2200
    北海道札幌市西区発寒10条13丁目1番1号
    http://www.jfe-bs.co.jp/
    (株)佐藤製線所
    0223-34-3211
    宮城県亘理郡亘理町字江下111
    http://www.satoseisen.co.jp/
    BX西山鉄網(株)
    0287-88-9797
    栃木県那須烏山市八ヶ代359-4
    http://www.nishiyama-tetuami.co.jp/
    (株)隆和総業
    03-3670-0700
    東京都江戸川南篠崎4-15-5
    http://www.yokouchi.co.jp/ryuwa/fra-ryuwa.htm
    (株)トーアミ　関東事業部
    047-491-5540（代表/営業）
    千葉県白井市中98-76
    http://www.toami.co.jp/
    (株)トーアミ　中部事業部
    0564-27-8282（フープ課）
    愛知県岡崎市上衣文町戸石1-17
    http://www.toami.co.jp/
    (株)トーアミ　関西事業部
    0743-79-1131（代表/営業）
    奈良県生駒市北田原町1186-10
    http://www.toami.co.jp/
    (株)トーアミ　中国事業部
    0869-26-2945（代表/フープ課）
    岡山県瀬戸内市長船町服部1532-1
    http://www.toami.co.jp/
    近藤鋼材(株)
    055-925-1910
    静岡県沼津市沼北町2-2-16
    http://www.kondo-kouzai.co.jp/
    共英加工販売(株)大阪工場
    072-849-3500
    大阪府枚方市中宮大池2丁目20番1号
    https://www.kyoeikakou.co.jp/
    共英加工販売(株)山口工場
    0836-83-1890
    https://www.kyoeikakou.co.jp/
    共英加工販売(株)広島工場
    0824-37-0955
    広島県東広島市河内町入野636-36
    https://www.kyoeikakou.co.jp/
    共英加工販売(株)九州工場
    0968-37-4011
    熊本県菊池市旭志川辺三の西沖1284-1
    https://www.kyoeikakou.co.jp/
